Насос mXDS3s является компактной моделью линейки спиральных насосов Edwards. Данный спиральный насос обеспечивает скорость перекачки 3 м3/ч при предельном давлении 0,1 мбар, что делает его подходящим для работы с турбомолекулярными насосами. В отличие от этой модели mXDS3, модель mXDS3s поставляется с впускным клапаном, открывающимся с задержкой. mXDS3s также поставляется с глушителем шума выхлопных газов. Оба устройства обеспечивают одинаковую производительность по разрежению и оснащены разъемом IEC для основного питания и переключателем включения/выключения для удобства управления.
Достоинства насоса mXDS3s:
1. Компактность и легкий вес;
2. Насос может устанавливаться как горизонтально, так и вертикально, что обеспечивает гибкость при проектировании системы, с возможностью установки виброизоляторов;
3. Входной фланец DN 16-KF может быть расположен как вертикально, так и горизонтально. Для удобства подключения имеется альтернативный вариант соединения (1/4" BSP) с фитингами быстрого монтажа;
4. Наличие газобалласта для откачки конденсируемых паров;
5. Наличие соленоидного впускного клапана в стандартной комплектации только с mXDS3s. Быстрое закрытие в случае отключения питания обеспечивает дополнительную защиту системы, особенно при использовании газобалласта. Задержка открытия при запуске обеспечивает разрежение насоса при открытии впускного клапана;
6. Наличие выпускного клапана в стандартной комплектации обеих моделей, как и в более крупных моделях семейства nXDS, что позволяет снизить скорость повышения давления на входе для защиты системы;
7. Наличие глушителя/фильтра выхлопных газов для модели mXDS3s;
8. Двигатель с приводом от сети с воздушным охлаждением;
9.Чистый и сухой, при этом потребляемая мощность, как правило, ниже, чем у насосов аналогичной производительности, что обеспечивает значительную экономию энергии и позволяет снизить выбросы углекислого газа. Оптимизированное вентиляторное охлаждение обеспечивает бесшумную работу и создает более приятную рабочую среду.
Технические характеристики
| НАЗВАНИЕ ХАРАКТЕРИСТИКИ | mXDS3 | mXDS3s |
|
Максимальная скорость откачки 50 Гц 60 Гц |
3 м3/ч 3,5 м3/ч |
|
|
Предельное остаточное давление с закрытым газобалластом с газобалластом (1 оборот) |
0,1 мбар 0,15 мбар |
|
| Максимально допустимое давление на входе | 1000 мбар | |
| Входное соединение | DN 16 ISO-KF | |
| Выходное соединение | 1/8" BSP для шланга 6x8 м |
1/8" BSP для шланга 6x8 мм; выхлопной фильтр входит в комплект поставки |
| Рабочая температура | 5-40 °С | |
| Напряжение питания двигателя |
100 +/- 6% В, однофазный 115 +/- 10% В, однофазный 200 +/- 10% В, однофазный 230 +/- 10% В, однофазный |
|
|
Номинальная скорость вращения 50 Гц 60 Гц |
3000 об/мин 3600 об/мин |
|
| Предельная мощность | 180 Вт | 210 Вт |
| Герметичность | 1,0×10-4мбар×л/с | |
| Уровень шума | 54,0±2,5 дБ (А) | |
| Габаритные размеры Д×Ш×В | 224 x 158 x 231 мм | |
| Масса | 7,8 кг | 8 кг |

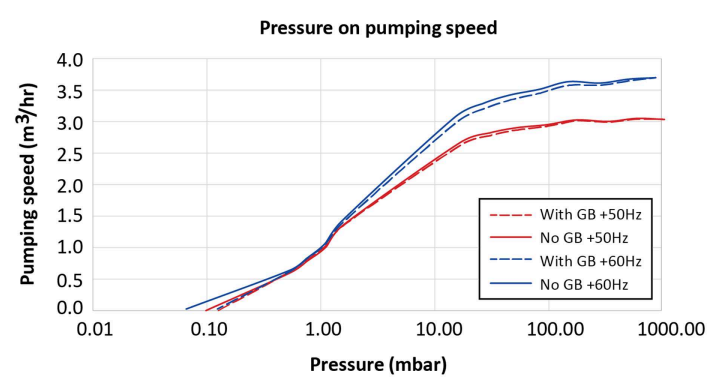

Кривые быстродействия mXDS3 / mXDS3s
